Опис

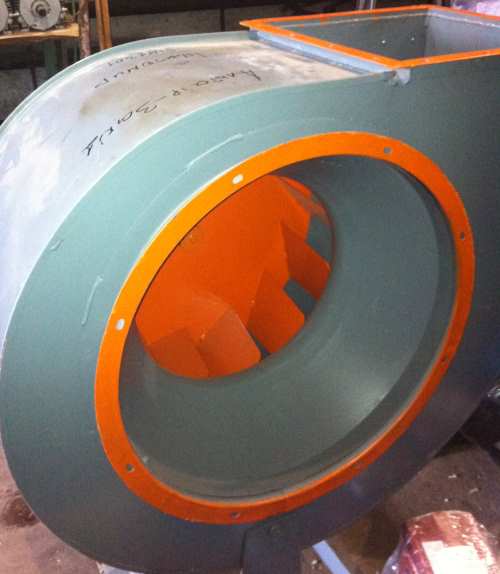

Центробежный вентилятор вц 4-75-4 – вентилятор низкого давления номер 4. Вентилятор предназначен для перемещения чистых воздушных смесей смесей (механические примеси и пыль в количестве не более 100 мг на 1 куб.м).
Вентилятор вц 4-75-4 одностороннего всасывания, корпус вентилятора спиральный, поворотный (“улитка”). Рабочее колесо имеет 12 загнутых назад лопаток.
Вентилятор вц 4-75-4 изготовлен из углеродистой стали.
Вентилятор может быть правого или левого вращения. На характеристики это не влияет, – только на удобство при монтаже
[toggle title_open=”Свернуть описание” title_closed=”Подробнее об этом…” hide=”yes” border=”no” style=”default” excerpt_length=”0″ read_more_text=”Read More” read_less_text=”Read Less” include_excerpt_html=”no”]если смотреть со стороны входа воздуха: рабочее колесо вращается по часовой стрелке – это правое вращение; если против часовой – левое:
[/toggle]
Для уменьшения вибрации от вентилятора возможна поставка к нему 4-x виброизоляторов ДО-39 или ДО-40
Размеры и характеристики вентилятора ВЦ 4-75 №4
вентилятор вц 4-75-4 имеет следующую производительность:
- с электродвигателем 0,25 кВт на 1000 об/мин – от 1,1 до 2,6 тыс куб м в час при давлении 220-100 Па.
- с электродвигателем 0,55 кВт или 0,75кВт на 1500 об/мин – от 1,6 до 3,8 тыс куб м в час при давлении 500-220 Па.
- с электродвигателем 4 кВт или 5,5 кВт на 3000 об/мин – от 3,3 до 8 тыс куб м в час при давлении 2000-900 Па.
Вес вентилятора: 47 – 69 кг (зависит от установленного электродвигателя)
Размеры вентилятора:
Подключать вентилятор ВЦ4-75 №4 необходимо к трехфазной питающей сети (U=380В). Во избежание перегрузки подключение электродвигателя производить через защитное оборудование (например, для электродвигателей 0,25 кВт, 0,55 кВт и 0,75 кВт магнитный пускатель ПМЛ 1220 с тепловымы реле РТЛ )
