ВЦ 14-46-5 – центробежный вентилятор среднего давления номер 5

Опис ВЦ 14-46-5 - центробежный вентилятор среднего давления номер 5

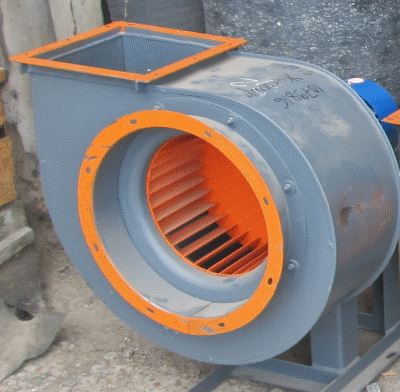

Центробежный вентилятор вц 14-46-5 – вентилятор среднего давления номер 5. Вентилятор предназначен для перемещения чистых воздушных смесей (содержание пыли – не более 100 мг на 1 куб м). Вентилятор вц 14-46-5 : одностороннего всасывания, корпус поворотный спиральный (“улитка”). Рабочее колесо (крыльчатка) имеет 12 загнутых вперед лопаток (“беличье колесо”) и посажено непосредственно на вал электродвигателя (исполнение 1). Вентилятор изготавливается из углеродистой стали.

Вентилятор может быть правого или левого вращения. На характеристики это не влияет, – только на удобство при монтаже [toggle title_open=”Свернуть описание” title_closed=”Подробнее об этом…” hide=”yes” border=”no” style=”default” excerpt_length=”0″ read_more_text=”Read More” read_less_text=”Read Less” include_excerpt_html=”no”]если смотреть со стороны входа воздуха: рабочее колесо вращается по часовой стрелке – это правое вращение; если против часовой – левое: [/toggle]

Для уменьшения вибрации от вентилятора – возможна поставка к вентилятору виброизоляторов ДО-42 или ДО-43 (5 шт).

Размеры и характеристики вентилятора ВЦ 14-46 №5

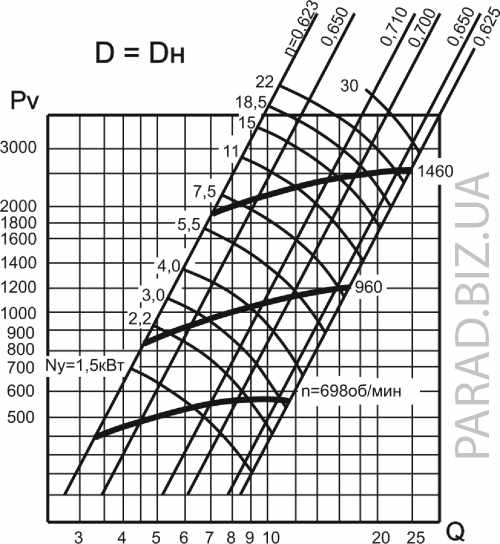

Производительность вентилятора вц 14-46-5 зависит от установленного электродвигателя и составляет:

• 3,0 кВт 750 об/мин: от 3,4 до 10,5 тыс куб м в час давлением 450-600 Па.
• 5,5 кВт 1000 об/мин: от 4,5 до 12 тыс куб м в час давлением 850-1150 Па.
• 7,5 кВт 1000 об/мин: от 4,5 до 16 тыс куб м в час давлением 850-1200 Па.
• 15 кВт 1500 об/мин: от 7 до 16 тыс куб м в час давлением 1900-2400 Па.

Вес вентилятора – до 260 кг

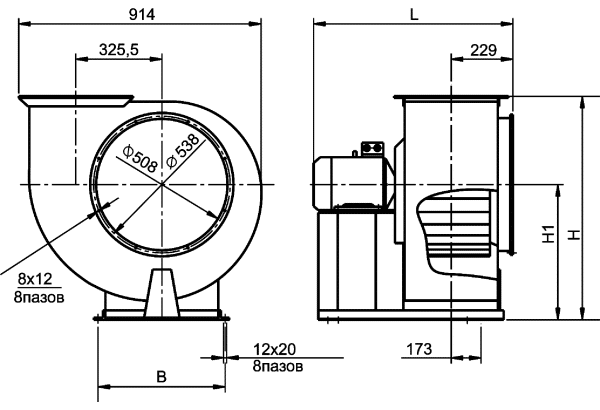

Размеры вентилятора:

Основні параметри
