Описание

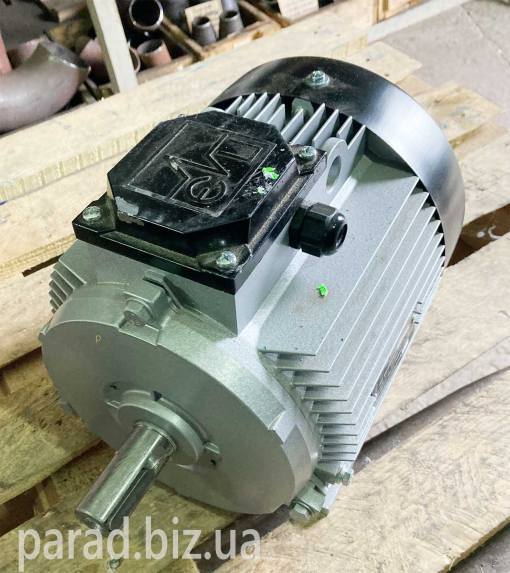

АИР100L2 У3 IP54 — электродвигатель 5.5 квт 3000 об в минуту, тип АИР100 (100 габарит), мощность 5,5 кВт (5500 Ватт), синхронная частота вращения — 3000 оборотов в минуту, трехфазный, режим работы S1, климатическое исполнение «У», категория эксплуатации «3», степень механической защиты IP54
Режим работы S1: продолжительный режим работы. В этом режиме работа электромотора производиться с постоянной нагрузкой достаточно длительное время.
Климатическое исполнение «У»: для макроклиматических районов с умеренным климатом.
Категория эксплуатации «3»: для эксплуатации в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.
Степень механической защиты IP54: пыль не может попадать внутрь корпуса в количестве, достаточном для нарушения работы двигателя и двигатель защищен от водных брызг со всех сторон.
Синхронная частота вращения: частота вращения магнитного плоя в обмотках статора
Электродвигатель АИР100L2 предназначен для силового привода механизмов промышленного назначения. Например, для комплектации консольного насоса К65-50-160
Размеры и параметры электромотора АИР100L2 5.5кВт 3000об
Габарит (высота вала) h = 100 мм
Диаметр вала d1 = 28 мм
Крепление лап по ширине b10 = 160 мм
Крепление лап по длине L10 = 140 мм

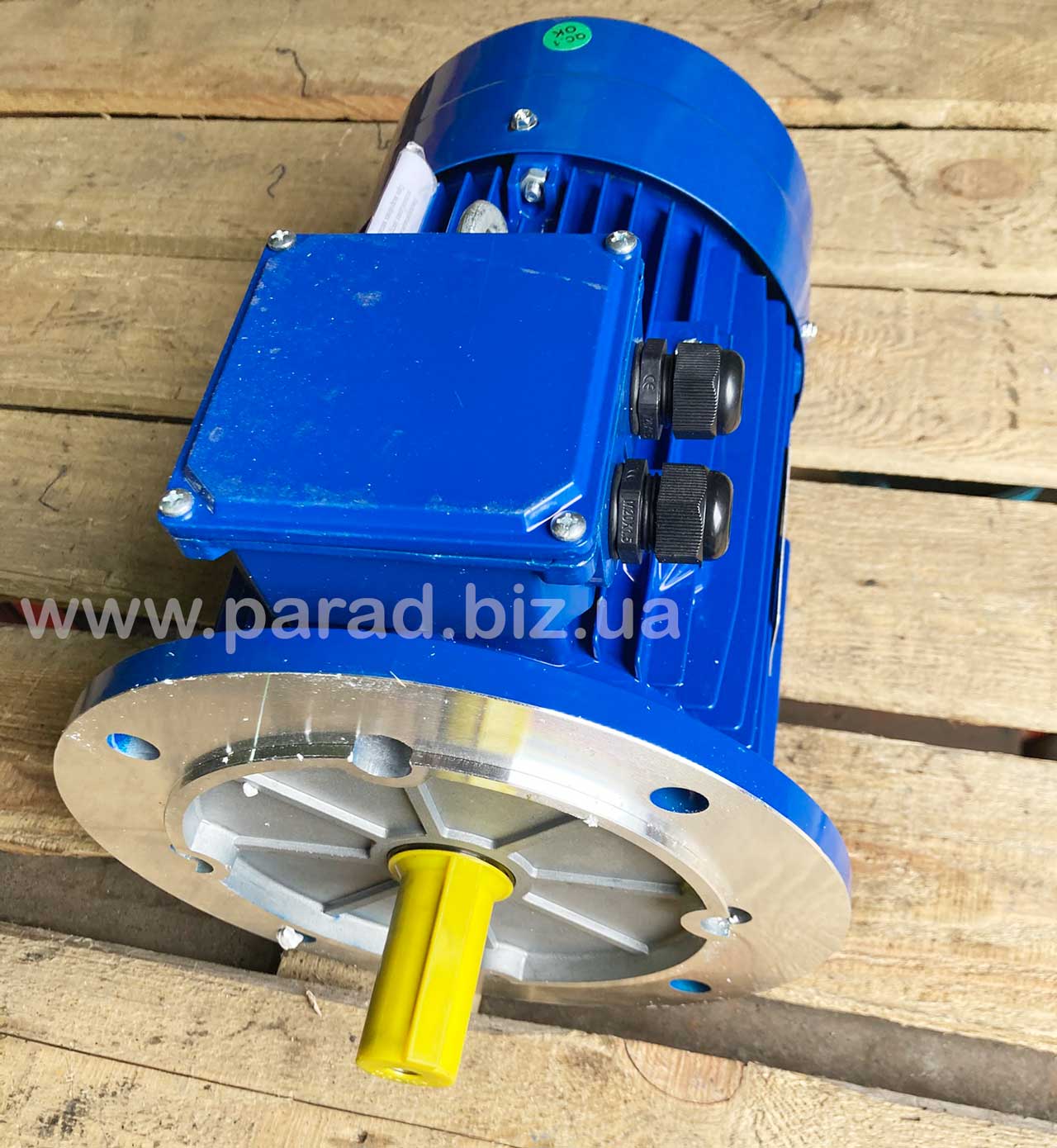

Крепление фланца по центрам отверстий d20 = 215 мм
“Замок фланца» d25 = 180 мм
Отверстия на фланце d22 = 15 мм
Мощность: 5,5 килоВатт (5500 Ватт)
Потребляемый ток в рабочем режиме (для 380В) Iн = 11,2 Ампер
Рабочая частота вращения вала: 2850 оборотов в минуту
Вес 31,5 кг
Как защитить электродвигатель 5.5 кВт 3000 об от перегрузки?
Рекомендуем подключать электродвигатель 5.5 квт 3000 об/мин не напрямую в сеть 380 вольт, а через соответствующее защитное оборудование (например, магнитный пускатель). Это защитит работающий электродвигатель от возможной перегрузки по току и уменьшите вероятность выхода электродвигателя из строя.
Выбор магнитного пускателя для электродвигателя АИР100L2
Рабочий ток электромотора АИР100L2 для напряжения 380В Iн равен 11,2А. Для защиты от перегрузки по току надо подбирать пускатель с тепловым реле, порог несрабатывания которого выше (до 10%) или равный рабочему току.
В нашем случае: Iн=11,2А. Поэтому подойдет тепловое реле РТЛ1016, которое имеет диапазон регулирования тока несрабатывания от 9,5А до 14А. Реле РТЛ1016 устанавливается на магнитный пускатель типа ПМЛ второй величины.
Поэтому для защиты от перегрузки электромотора АИР100L2 рекомендуем: магнитный пускатель ПМЛ2220 с тепловым реле РТЛ1016
После монтажа защитного оборудования необходимо правильно выставить ток несрабатывания теплового реле.
